Future Automation · PDR · Motoriseret projektorlift til loft
PDR-RES – projektoren kommer kun frem til filmen
En projektor i loftet er ikke pæn at se på, når den ikke bruges, og i en stue, der også skal være en stue, er det ofte grunden til, at drømmen om storskærm bliver ved drømmen. Future Automation PDR-RES gemmer projektoren i et rum over loftet og sænker den ned på en motoriseret saks, når den skal bruges. Lukket er der kun en plan lem med en smal skyggefuge – resten af tiden er loftet bare et loft.
45 kgmaks. projektorvægt (PDR3)
1.200 mmmaks. faldlængde
3 mmskyggefuge – ingen flange
12 Vtrigger, RS232 og IR
Sådan fungerer PDR-RES

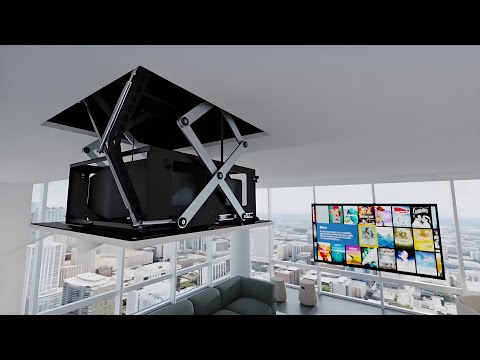

Projektoren monteres på en justerbar projektorbærer under en mekanisme med børstede aluminiumssakse. Når liften aktiveres, åbner bundpanelet sig nedad sammen med projektoren og sænker den til den valgte faldlængde. En kabelkæde holder strøm- og signalkabler i orden hele vejen. På PDR2-RES kan projektorbæreren også tiltes, så billedet rammer lærredet rigtigt.
Styreboksen kan desuden styre et andet produkt – fx et motoriseret lærred. Den har to 230 V-udgange, der er aktive i 120 sekunder efter et IN- eller OUT-signal, så lift og lærred kan køre ud og ind sammen.
PDR-RES er boligudgaven af Future Automations PDR-serie og afløser den tidligere PD-lift. I forhold til PD er den skaleret til nutidens større projektorer, og flangen er erstattet af en plaster-in-kant. Kabelkæde, aluminiumssakse og den justerbare projektorholder er bevaret.
Teknologien i PDR-RES
Finish
Plaster-in uden flange
Rammen er i fugtbestandig MDF med en kant, der spartles ind i loftet. Der er ingen synlig flange – kun en ensartet skyggefuge på 3 mm rundt om lemmen. Bundpanel og loftlister i MDF følger med og kan males som loftet.
Montering
To trin
Rammen monteres ved råbygningen, mens mekanismen klikkes på plads senere med fjederbelastede låse. Mekanismen holdes dermed ren under spartling og maling. Hovedbeslagene skal stadig monteres af hensyn til sikkerheden.
Lærred
Styrer også lærredet
To 230 V-udgange på styreboksen kan køre et motoriseret lærred eller et andet produkt i samme bevægelse som projektoren – så hele biografen kommer frem på ét tryk.
Styring
IR, RS232 og 12 V-trigger
En IR-fjernbetjening følger med. Til styresystemer har mekanismen RS232 og en kontaktlukningsindgang med 12 V-latch: når TV'et eller AV-receiveren giver 12 V, kører mekanismen ud, og når spændingen forsvinder, kører den ind igen. Producenten tilbyder ingen app eller IP-styring – integration med fx Control4, Crestron eller RTI sker via RS232 eller kontaktlukning.
Sikkerhed
Nødstop og sikkerhedssensor
Styringen har en nødstopindgang, hvor installatøren tilslutter en sikkerhedsenhed, der passer til rummet – fx en kontaktliste, en bevægelsessensor eller en afbryder. Mekanismen har ikke selv indbygget forhindringsdetektering, så sikkerheden er en del af installationen. Hos BoligAV laver vi risikovurderingen og vælger løsningen sammen med dig.
Producenten
Britisk specialist siden 1998
Future Automation laver kun motoriserede mekanismer til TV og projektor – lifte, loftlemme, vægbeslag og billedpaneler. Firmaet sælger udelukkende gennem installatører, og hver mekanisme bygges på bestilling og samles og testes i hånden. I brancheundersøgelsen CE Pro Top 100 har installatørerne i flere år i træk valgt Future Automation som førende mærke inden for lifte.
Varianter
PDR-RES fås i to størrelser med hver sine faldlængder. Vælg størrelse efter projektorens mål og vægt, og faldlængde efter, hvor langt under loftet projektoren skal hænge for at ramme lærredet.
|
Varenr.
|
Model
|
Faldlængde
|
Maks. projektor (B × L × H)
|
Maks. vægt
|
|
93848
|
PDR2-RES
|
400 mm (standard)
|
420 × 476 × 214 mm
|
15 kg
|
|
93849
|
PDR2-RES
|
700 mm
|
420 × 476 × 214 mm
|
15 kg
|
|
93850
|
PDR2-RES
|
940 mm
|
420 × 476 × 214 mm
|
15 kg
|
|
93851
|
PDR3-RES
|
740 mm (standard)
|
560 × 650 × 235 mm
|
45 kg
|
|
93852
|
PDR3-RES
|
1.200 mm
|
560 × 650 × 235 mm
|
45 kg
|
Data ifølge Future Automation. Faldlængden er, hvor langt projektoren sænkes under loftet. Future Automation har et online værktøj, hvor projektorens mål og vægt giver den mindste passende størrelse – vi gennemgår det sammen med dig.
Krav til loftet
|
|
PDR2-RES
|
PDR3-RES
|
|
Indbygningshøjde i loft
|
263 mm
|
295 mm
|
|
Mekanismens mål
|
782 × 782 × 263 mm
|
968 × 968 × 295 mm
|
|
Hul i gips (ca.)
|
783 × 783 mm
|
968 × 968 mm
|
|
Bjælkeafstand (ca.)
|
730 mm
|
915 mm
|
|
Maks. hastighed
|
25 mm/s
|
50 mm/s
|
|
Tilt af projektorbæreren
|
Ja
|
Nej
|
|
Mekanismens vægt
|
36 kg
|
55 kg
|
Der skal være et hulrum over loftet svarende til indbygningshøjden, og bjælkeafstanden skal passe til rammen. Liften skal monteres i en konstruktion, der kan bære mekanismen og projektoren. Strøm: 110–240 V AC, maks. 120 W, 3 W standby. Projektoren får strøm og signal gennem kabelkæden, så HDMI-kablet skal være fleksibelt og langt nok til den fulde faldlængde.
Hvem passer PDR-RES til?
Det rigtige valg, hvis du
-
vil have stor projektorbiograf i en stue, der også skal se ren ud
-
har eller kan få et hulrum over loftet
-
bygger nyt eller renoverer, så rammen kan monteres ved råbygning
-
vil have projektor og lærred til at køre frem og tilbage sammen
Overvej i stedet
Future Automation PCC-1, hvis projektoren skal blive i loftet, og kun et spejl skal vippe ned.
PCV-F-1 eller PCV-R-1, hvis projektoren skal stå skjult i et skab eller bag en væg.
En fast projektor i et dedikeret biografrum, hvor den gerne må ses.
Det siger branchen
Vi har ikke fundet uafhængige tests – Future Automations biografprodukter specificeres og monteres af installatører og anmeldes sjældent. I CE Pros årlige undersøgelse blandt installatører har Future Automation i seks år i træk været førende mærke inden for lifte (65 % i 2023).
CE Pro Top 100 Brand Analysis 2023, som gengivet af Future Automation
Værd at vide: PDR-RES skal planlægges, før loftet lukkes, og monteres af en installatør med risikovurdering og en tilsluttet sikkerhedsenhed. Store projektorer over 45 kg passer ikke – her findes særlige PDR-versioner, som vi kan undersøge for dig.
BoligAV
Byg biografen omkring PDR-RES
Med PDR-RES kan biografen bo i stuen. Et skjult projektoranlæg står og falder med planlægningen: projektor, objektiv, afstand og filmlærred skal passe sammen, før loft eller væg lukkes. Vælg projektor til hjemmebiograf med det rigtige objektiv og kast-forhold, og træk et HDMI-kabel, der kan klare signalet over hele afstanden.
Læs mere i guiden Projektor og lærred, se alle motorbeslag og beslag til projektor og fladskærm, eller se hele udvalget fra Future Automation.
Ofte stillede spørgsmål
Hvad er forskellen på PDR2-RES og PDR3-RES?
PDR2-RES tager projektorer op til 420 × 476 × 214 mm og 15 kg og har tilt af projektorbæreren. PDR3-RES tager op til 560 × 650 × 235 mm og 45 kg, men kan ikke tilte.
Hvilken faldlængde skal jeg vælge?
Den, der placerer objektivet i den rigtige højde i forhold til lærredet. Det afhænger af loftshøjde, lærredets placering og projektorens objektivforskydning – vi regner det ud ved projekteringen.
Afløser PDR-RES den gamle PD-lift?
Ja. Future Automation har udgået PD og erstattet den med PDR-serien, hvor PDR-RES er udgaven til boliger.
Kan liften også styre lærredet?
Ja, styreboksen har to 230 V-udgange, som kan køre et motoriseret lærred eller et andet produkt samtidig med liften.
Hvordan finder jeg ud af, om min projektor passer?
Send os projektor, objektiv, lærredsstørrelse og rummets mål. Future Automation anbefaler selv, at man får løsningen specificeret ud fra de oplysninger, og vi tjekker mål, vægt og kast-forhold, før noget bestilles.
Kan jeg selv montere mekanismen?
Vi anbefaler det ikke. Mekanismerne er tunge, skal monteres i en forstærket konstruktion, og producenten kræver en risikovurdering og en tilsluttet sikkerhedsenhed. BoligAV står for projektering, montering og opsætning.
Kan den styres fra mit styresystem?
Ja, via RS232, kontaktlukning eller IR. Der findes en Control4-driver fra en tredjepart, og RS232-kommandoerne er enkle tekststrenge, som de fleste styresystemer kan sende. Der er ingen app fra producenten.
